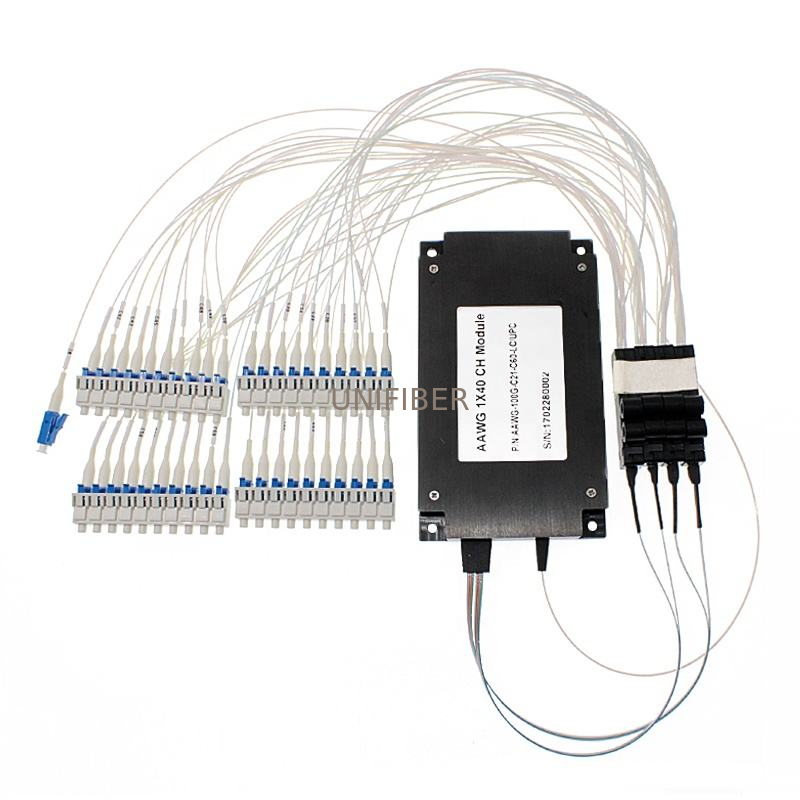

40CH PM AAWG โมดูล Gaussian C21~C60 FC/APC คันช้าทํางาน

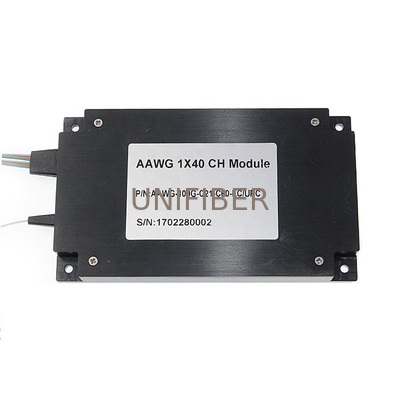

ภาพใหญ่ : 40CH PM AAWG โมดูล Gaussian C21~C60 FC/APC คันช้าทํางาน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Unifiber or OEM
ได้รับการรับรอง:	ROHS
หมายเลขรุ่น:	PM AAWG Athermal AWG โมดูล

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	สามารถต่อรองได้

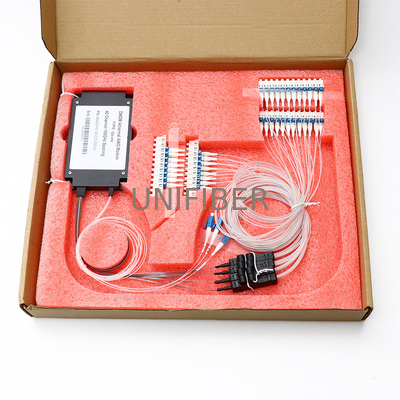

รายละเอียดการบรรจุ:	กล่องกระดาษ
เวลาการส่งมอบ:	3~5 วัน
เงื่อนไขการชำระเงิน:	แอล/C, ที/ที
สามารถในการผลิต:	500 ชิ้น/วัน

ติดต่อ

รายละเอียดสินค้า

ผลิตภัณฑ์:	โมดูล AWG 40CH PM	จำนวนช่อง::	40ช
ความยาวคลื่น:	C21~C60	ระยะห่างของช่อง:	100ก
รูปร่างตัวกรอง:	Flat Top หรือ Gaussian	ตัวเชื่อมต่อเข้า/ออก:	LC/UPC
ความยาวไฟเบอร์:	0.5ม., 1ม., 1.5ม. 2ม	บรรจุุภัณฑ์:	โมดูลหรือชั้นวางแบบติดตั้ง
เน้น:	40CH PM AAWG โมดูล กอสเซียน C21-C60 , เครื่องคูณความยาวคลื่น FC/APC , โมดูล PM AAWG ที่ทํางานด้วยแกนช้า

โมดูล AAWG PM 40CH Gaussian C21~C60 FC/APC แกนทำงานช้า

โมดูล AAWG PM แบบไฟเบอร์รักษาโพลาไรเซชัน (Polarization Maintaining) เป็นอุปกรณ์วงจรรวมแบบระนาบ (Planar Lightwave Circuit - PLC) ที่ทำหน้าที่มัลติเพล็กซ์หรือดีมัลติเพล็กซ์ความยาวคลื่นหลายสิบความยาวคลื่นในย่าน C-band (1525-1565nm) ด้วยระยะห่างที่ละเอียดมากถึง 50GHz (0.4nm) สร้างขึ้นบนเทคโนโลยีเวฟไกด์ซิลิกาและรวมเข้ากับสายไฟเบอร์ PM ทำให้ได้การกรองแบบ Flat-top หรือ Gaussian สำหรับระบบโทรคมนาคมแบบโคเฮเรนต์, ดาต้าคอม และระบบทดสอบ

คุณสมบัติหลัก

สูงสุด 96 ช่อง @ ระยะห่าง 50GHz/100GHz/150GHz
การสูญเสียการแทรกสัญญาณพอร์ตต่ำ, การแยกสัญญาณสูง
ตัวเลือกแบบติดตั้งบนแร็ค 1U ขนาดกะทัดรัด หรือแบบมีเคส
เข้ากันได้กับ C-Band ITU Grid
ความน่าเชื่อถือด้านสิ่งแวดล้อม

การใช้งาน

ระบบส่งสัญญาณแสงแบบโคเฮเรนต์ — ระบบ DWDM 100G/400G/800G
การเชื่อมต่อศูนย์ข้อมูล (Data Center Interconnect - DCI)
เครือข่ายการสื่อสารแสงแบบหนาแน่น
ระบบ Optical Amplifier & EDFA
การทดสอบและวัดผลทางแสง
แพลตฟอร์มแสงที่ไวต่อโพลาไรเซชัน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	หน่วย	ค่า
ความยาวคลื่นที่ใช้งาน	nm	1525~1565
ความยาวคลื่นกลาง	nm	ITU Grid(C13 ~C64) หรือปรับแต่งได้
ช่องสัญญาณ	nm	32,40 \| 32,40,44,48,60 \| 80,88,96
ระยะห่างช่องสัญญาณ	nm	150GHz (1.2nm) \| 100GHz (0.8nm) \| 50GHz(0.4nm)
แถบความถี่ช่องสัญญาณ	ต่ำสุด	nm	±0.11 \| ±0.11 \| ±0.05
เทคโนโลยี	-	Flat-top \| Flat-top \| Gaussian \| Flat-top
แถบความถี่ที่ 1dB	ต่ำสุด	nm	0.92 \| 0.38 \| 0.2 \| 0.2
แถบความถี่ที่ 3dB	ต่ำสุด	nm	1.2 \| 0.58 \| 0.4 \| 0.26
การสูญเสียการแทรกสัญญาณพอร์ต	สูงสุด	dB	5.5 \| 5.5 \| 3.8 \| 6.0
การแยกสัญญาณช่องติดกัน	ต่ำสุด	dB	≥11 \| ≥25 \| ≥27 \| ≥25
การแยกสัญญาณช่องไม่ติดกัน	ต่ำสุด	dB	≥23 \| ≥29 \| ≥30 \| ≥29
ความสม่ำเสมอ	สูงสุด	dB	1.5
ริปเปิล	สูงสุด	dB	0.5 \| 0.5 \| 1.5 \| 0.5
อัตราการดับสัญญาณ	ต่ำสุด	dB	18 \| 18 \| 18 \| 16
อัตราการสะท้อนกลับ	ต่ำสุด	dB	40
ทิศทาง	ต่ำสุด	dB	50
การรองรับกำลังไฟ	สูงสุด	mW	300
ประเภทไฟเบอร์	-	PM 1550 Fiber
การเคลือบไฟเบอร์	um	250 µm / 900 µm loose tube
ความยาวไฟเบอร์ถึง fan-out	L1	mm	500
ความยาว fan-out ถึงคอนเนคเตอร์	L2	mm	500
คอนเนคเตอร์	-	LC/UPC หรือปรับแต่งได้
ขนาด (สูงxกว้างxลึก)	mm	120x70x11,482x250x44, 482x230x44
อุณหภูมิใช้งาน	°C	-5~65
อุณหภูมิจัดเก็บ	°C	-40~85
