ผลิตภัณฑ์: | ติดตั้งบนแร็ค DWDM AAWG | ช่อง: | 40 |
---|---|---|---|
ความยาวคลื่น: | CH21~CH60 | ตัวเชื่อมต่อ: | LC/UPC |
บรรจุุภัณฑ์: | แร็คเมาท์ | ประเภท: | Gaussian หรือ Flat Top |
คำอธิบายของ Rack Mount 100Ghz 40CH DWDM AAWG Mux Demux Dual Fiber CH21~CH60 LC/UPC
100GHz C Band DWDM AAWG (Athermal Arrayed Waveguide Grating) โมดูล Mux/Demux ให้แบนด์วิดธ์ที่เสถียรและเชื่อถือได้สูงในแพ็คเกจขนาดเล็กที่คุ้มราคาใช้กับเครื่องรับส่งสัญญาณ DWDM SFP+ ขนาด 10G 80 กม. สำหรับการขนส่งระยะไกล มี Gaussian และ Flat Top ให้บริการ DWDM Mux/Demux ITU Wavelength ให้ความสามารถในการรวมบริการของคุณผ่านการเชื่อมต่อเดียว ไม่ว่าจะเป็นเสียง ข้อมูล หรืออินเทอร์เน็ตไม่จำกัดความยาวคลื่นของไฟเบอร์ ทำให้สามารถควบคุมและขยายขนาดได้มากขึ้น
คุณสมบัติ:
การออกแบบ Athermal ทำงานในช่วงอุณหภูมิการทำงาน
หมายเลขช่องขนาดใหญ่
ขนาดกะทัดรัด
ความเสถียรและความน่าเชื่อถือสูง
การสูญเสียการแทรกต่ำ การแยกสูง เพิ่มส่วนต่างของระบบ
การใช้งาน:
เครือข่าย DWDM
การส่งสัญญาณ DWDM
เครือข่ายรถไฟใต้ดินและระยะทางไกล
ข้อมูลจำเพาะ:
พารามิเตอร์ | หน่วย | เสียน | แบนด้านบน | |
ความยาวคลื่นช่อง (นาโนเมตร) | นาโนเมตร | กริด ITU 100 GHz | ||
จำนวนช่อง | - | 16,32,40,48 หรืออื่น ๆ | ||
ความแม่นยำของความยาวคลื่น (นาโนเมตร) | นาโนเมตร | ± 0.05 | ||
การสูญเสียการแทรก (dB) | เดซิเบล | < 4.5 | < 5.0 | |
Channel Passband (@-1dB แบนด์วิดท์) | นาโนเมตร | > 0.2 | > 0.3 | |
Channel Passband (@ -3dB แบนด์วิดท์) | นาโนเมตร | > 0.4 | > 0.5 | |
ครอสทอล์ครวม (dB) | เดซิเบล | > 20 | > 23 | |
ระลอกช่อง (dB) | เดซิเบล | < 0.75 | ||
การแยก (เดซิเบล) | ที่อยู่ติดกัน | เดซิเบล | > 25 | |
ไม่ติดกัน | เดซิเบล | > 30 | ||
สูงสุดความสม่ำเสมอ | เดซิเบล | 1.2 | ||
การกระจายตัวของสี | ps/นาโนเมตร | -20~+20 | ||
สูงสุดการสูญเสียขึ้นอยู่กับโพลาไรเซชัน | เดซิเบล | 0.5 | ||
สูงสุดการกระจายโหมดโพลาไรซ์ | ปล | 0.5 | ||
นาที.ทิศทาง | เดซิเบล | > 50 | ||
นาที.ส่งคืนการสูญเสีย | เดซิเบล | > 45 | ||
การจัดการพลังงานสูงสุด | เมกะวัตต์ | 300 | ||
ชนิดไฟเบอร์ | - | SMF-28e หรืออื่น ๆ | ||
อุณหภูมิในการทำงาน | องศาเซลเซียส | -5 ~+70 | ||
อุณหภูมิในการจัดเก็บ | องศาเซลเซียส | -40 ~+85 | ||
มิติ | มม | ยาว120 x กว้าง70 x สูง12 | ||
19" 1U ชั้นวาง:431.5*250*44 |

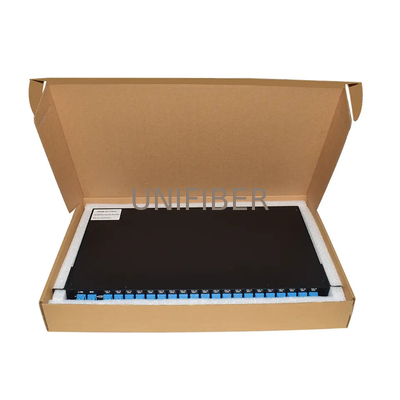

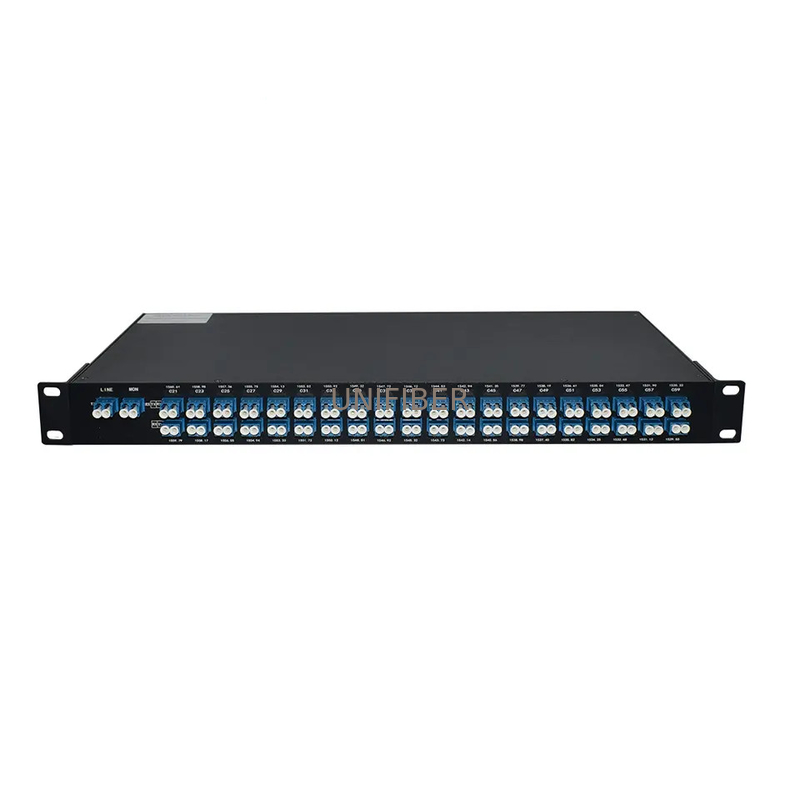

รูปภาพของโมดูล 100Ghz 40CH DWDM AAWG Mux Demux
