40CH Athermal AWG 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U แร็คมอนท์

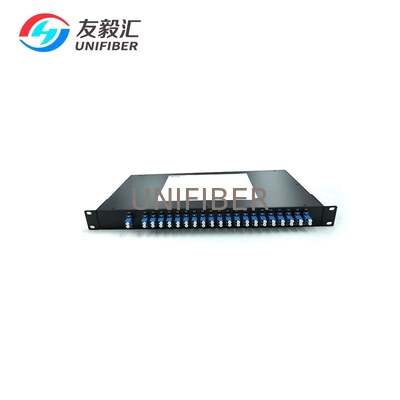

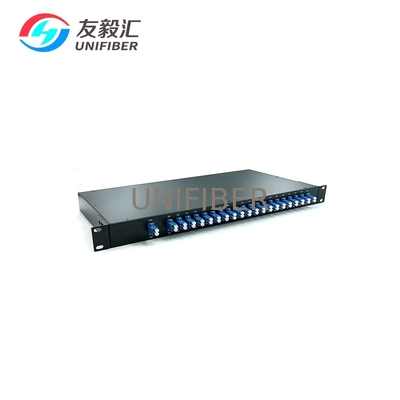

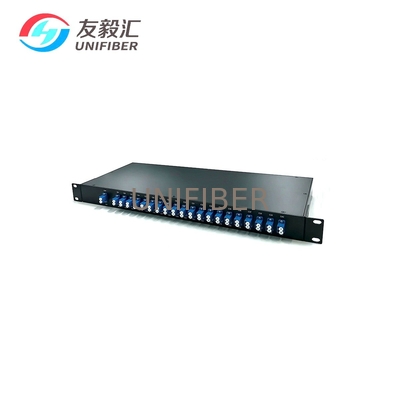

ภาพใหญ่ : 40CH Athermal AWG 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U แร็คมอนท์

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Unifiber or OEM
ได้รับการรับรอง:	ROHS
หมายเลขรุ่น:	40CH Athermal AWG 100Ghz DWDM Mux Demux

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	10
ราคา:	สามารถต่อรองได้
รายละเอียดการบรรจุ:	กรณีตุ่ม
เวลาการส่งมอบ:	5 ~ 8 วัน
เงื่อนไขการชำระเงิน:	L/C, T/T
สามารถในการผลิต:	100 ชิ้น/วัน

ติดต่อ

รายละเอียดสินค้า

สินค้า:	100Ghz AAWG DWDM Mux Demux	จํานวนช่องทาง:	40 ช่อง
การตั้งค่า:	Mux+Demux	ช่องที่ 1:	C21 C22 C23...C59 C60 C61
ประเภทไฟเบอร์:	0.9มม	เครื่องเชื่อม:	แอล.ซี.ยูพีซี

40/48CH 100G Athermal AWG DWDM Mux/Demux โมดูลใน 1U Rackmountเป็นอุปกรณ์ DWDM mux/demux ที่มีประสิทธิภาพสูง ที่ทํางานในระยะช่อง 100GHz โดยไม่จําเป็นต้องมีการปรับอุณหภูมิชิปซิลิก้าบนซิลิคอนที่ผ่านการแปรรูปแบบเรียบประกอบด้วยช่องทางนําคลื่นเรียงลําดับเพื่อแยกหรือรวมความยาวคลื่นหลาย. AWG ที่ไม่ใช้อุณหภูมิสามารถ multiplexing และ demultiplexing สัญญาณ DWDM ผ่านช่วงอุณหภูมิการทํางานที่กว้างขวาง โดยไม่ต้องใช้เครื่องขับเครื่องทําความร้อนและอิเล็กทรอนิกส์การติดตามAWG เหล่านี้นําเสนอการสูญเสียการใส่ต่ําการแยกช่องทางที่ดีเยี่ยม การจัดการกับเส้นใยง่าย และความน่าเชื่อถือในระยะยาวในแพคเกจที่คอมแพคต์

ลักษณะ

การทํางาน MUX/DEMUX
แพ็คเกจขนาดเล็ก
เลขหลายช่อง
Telcordia GR-1209/1221 ตรงกับ
การออกแบบแบบไม่ร้อน ไม่ต้องการพลังงานไฟฟ้า
การสูญเสียการใส่ต่ํา, PDL ต่ํา, การแยกช่องทางสูง

การใช้งาน

การส่ง DWDM
เครือข่ายพื้นที่กรุงเทพมหานคร
เครือข่ายระยะไกล
เครือข่าย PON
หลักฐานในการสร้าง ROADM
ค้อนสร้างสําหรับ VMUX

รายละเอียด

ปริมาตร	รายละเอียด			หน่วย	หมายเหตุ
ปริมาตร	นาที	ประเภท	แม็กซ์	หน่วย	หมายเหตุ
ระยะทางช่อง	100			Ghz
เลขช่องทาง	40/48			ช่องทาง
ความถี่ช่อง	เครือข่าย ITU			THz
ระยะความถี่ของช่องทางที่มี	191.70		196.40	THz
สายผ่านช่องทาง	- 12 คน5		+125	Ghz
สายผ่านช่องทาง	- 010		+010	nm
ความแม่นยําของความยาวคลื่นกลาง	- 005		+005	nm
การสูญเสียการใส่			5.5	dB	@Center Wavelength ความยาวคลื่น
การสูญเสียการใส่			6.0	dB	ความกว้างแบนด์วิทเต็ม
แบนด์ผ่าน Ripple		1.0	1.5	nm	ความกว้างแบนด์วิทเต็ม
ความกว้างแบนด์บิด @1.0dB	0.32			nm
ความกว้างแบนด์บิด @3.0dB	0.58			nm
ความกว้างแบนด์บิด @20dB			1.20	nm
ความเหมือนกันของการสูญเสียการใส่ใน ITU			1.50	dB
การสูญเสียที่ขึ้นอยู่กับการขัดแย้ง			0.5	dB
การแยกช่องทางที่ติดกัน	27	30		dB
การแยกช่องทางที่ไม่ติดกัน	30	35		dB
คอร์สทอล์คทั้งหมด	24	24		dB
การกํากับ	45			dB
การเสียคืนกับเครื่องเชื่อม	40	45		dB
การกระจายสี	- 20		+20	ps/nm
PMD			0.5	ps
การจัดการพลังงานทางแสงของท่าเรือร่วม			24	dBm

ช่องทาง	ITU	ความถี่	ความยาวคลื่น	ช่องทาง	ITU	ความถี่	ความยาวคลื่น
ไม่ ไม่	ช่องทาง	THz	nm	ไม่ ไม่	ช่องทาง	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	××	×	×	×	××	×××	×	×
	แพ็คเกจ	โมดูล	พื้นที่ช่องทาง	โปรไฟล์แบนด์ผ่าน	ช่องทาง	เริ่ม	com	ผ่าน
	แพ็คเกจ	ประเภท	พื้นที่ช่องทาง	โปรไฟล์แบนด์ผ่าน	จํานวน	ช่องทาง	com	ผ่าน
A = อีเทอร์มัล	1U=1U	M=มักซ์	1 = 100GHz	F=ชั้นเรียบ	32 = 32	C17=C17	0 = ไม่มี	0 = ไม่มี
A = แอเรย์	2U=2U	D = Demux	2=50GHz	G=กอส	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W=ความยาวคลื่น	ST=กล่อง	1=มักซ์และเดมักซ์			48 = 48		2=FC/APC	2=FC/APC
G=การเรท							3=SC/UPC	3=SC/UPC
M=โมดูล							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
