รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่นปฏิบัติการ: | ITU 100GHz Grid | ประเภทเส้นใย: | หลอดเปล่า 250um 0.9 / 2.0 / 3.0 มม. ท่อหลวม |
|---|---|---|---|
| เส้นใยยาว: | 1m หรือกำหนดเอง | เชื่อมต่อเข้า / ออก: | FC SC LC ST |
| จำนวนช่อง: | 4/8 / 16CH | ช่องที่ 1: | C21 C22 C23 ... C59 C60 C61 |
| องค์ประกอบ: | Mux / Demux | แพคเกจ: | กล่อง ABS, LGX Cassette, ชั้นวางแบบติดตั้ง |
| เน้น: | Athermal AWG Moudele,DWDM Mux Demux Multiplexer |
||

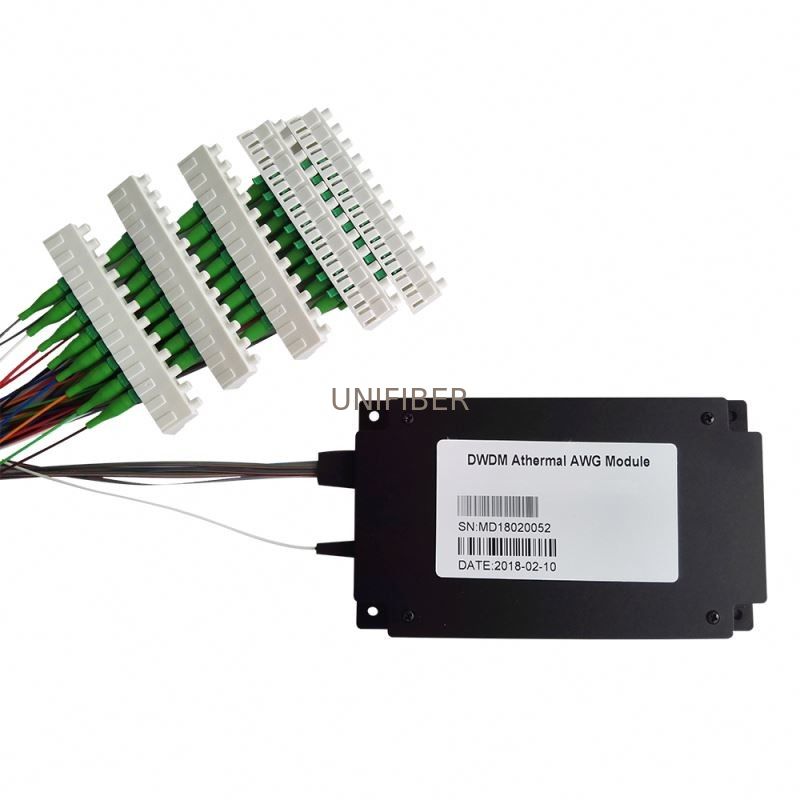

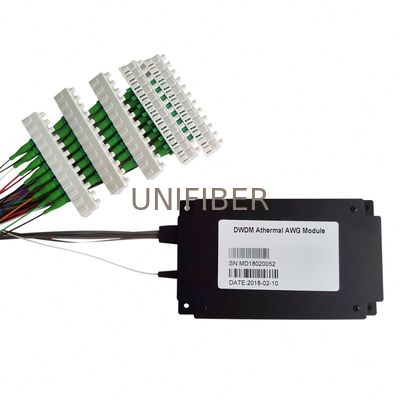

ขนาดกะทัดรัด 100GHZ Athermal AWG DWDM โมดูล (AAWG) 40CH ABS กล่องแบนด้านบนเดี่ยวไฟเบอร์ Mux Demux สำหรับ PON Networks
Athermal AWG (Arrayed Waveguide Grating) เป็นอุปกรณ์ DWDM mux / demux ที่มีประสิทธิภาพสูงซึ่งทำงานในระยะห่าง 100 GHz โดยไม่จำเป็นต้องรักษาอุณหภูมิให้คงที่ชิปซิลิก้าบนซิลิคอนที่ผ่านระนาบการประมวลผลประกอบด้วยท่อนำคลื่นช่องแบบอาเรย์เพื่อแยกหรือรวมช่วงคลื่นหลายช่วงAthermal AWG ช่วยให้มัลติเพล็กซ์และ demultiplexing ของสัญญาณ DWDM ในช่วงอุณหภูมิการทำงานที่กว้างโดยไม่จำเป็นต้องใช้ไดรฟ์ฮีทเตอร์และอุปกรณ์ตรวจสอบอิเล็กทรอนิคส์ AWG เหล่านี้มีการสูญเสียการแทรกต่ำการแยกช่องสัญญาณที่ยอดเยี่ยม แพคเกจขนาดกะทัดรัด
คุณสมบัติ:
ฟังก์ชั่น MUX / DEMUX
แพ็คเกจกะทัดรัด
หมายเลขหลายช่องทาง
Telcordia GR-1209/1221 ได้มาตรฐาน
ไม่จำเป็นต้องใช้การออกแบบแบบ Athermal กำลังไฟฟ้า
การสูญเสียการแทรกต่ำ, PDL ต่ำ, การแยกช่องสัญญาณสูง
การใช้งาน:
ส่ง DWDM
เครือข่ายพื้นที่เมโทร
เครือข่ายระยะไกล
เครือข่าย PON
การสร้างบล็อคสำหรับ ROADM
Building Block สำหรับ VMUX
| พารามิเตอร์ | หน่วย | เสียน | จอสูงสุด | |
| ความยาวคลื่นของช่องสัญญาณ (nm) | นาโนเมตร | ITU 100 GHz Grid | ||
| จำนวนช่อง | - | 16,32,40,48 หรืออื่น ๆ | ||
| ความแม่นยำของความยาวคลื่น (นาโนเมตร) | นาโนเมตร | ± 0.05 | ||
| การสูญเสียการแทรก (dB) | เดซิเบล | <4.5 | <6.0 | |
| Channel Passband (@ -1dB แบนด์วิดท์) | นาโนเมตร | > 0.2 | > 0.3 | |
| Channel Passband (แบนด์วิดท์ @ -3dB) | นาโนเมตร | > 0.4 | > 0.5 | |
| Crosstalk รวม (dB) | เดซิเบล | > 20 | > 23 | |
| ระลอกช่อง (dB) | เดซิเบล | <0.75 | ||
| การแยก (เดซิเบล) | ติดกัน | เดซิเบล | > 25 | |
| ไม่ติดกัน | เดซิเบล | > 30 | ||
| แม็กซ์เอกรูป | เดซิเบล | 1.2 | ||
| การกระจายตัวของสี | PS / นาโนเมตร | -20 ~ + 20 | ||
| แม็กซ์โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | 0.5 | ||
| แม็กซ์การกระจายโหมดโพลาไรซ์ | PS | 0.5 | ||
| นาที.การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| นาที.ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| ประเภทไฟเบอร์ | - | SMF-28e หรืออื่น ๆ | ||
| อุณหภูมิในการทำงาน | ° C | -5 ~ + 70 | ||
| อุณหภูมิการเก็บรักษา | ° C | -40 ~ + 85 | ||
| มิติ | มิลลิเมตร | L120 x W70 x H12 | ||
| 19 "1U Rack mount: 431.5 * 250 * 44 | ||||
บันทึก:
1. ข้อมูลทั้งหมดข้างต้นไม่รวมตัวเชื่อมต่อ
2. สำหรับรายละเอียดเพิ่มเติมกรุณาติดต่อฝ่ายขายของเรา
