รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่นปฏิบัติการ: | ITU 100GHz Grid | ประเภทเส้นใย: | หลอดเปล่า 250um 0.9 / 2.0 / 3.0 มม. ท่อหลวม |
|---|---|---|---|
| เส้นใยยาว: | 1m หรือกำหนดเอง | เชื่อมต่อเข้า / ออก: | FC SC LC ST |
| จำนวนช่อง: | 4/8 / 16CH | ช่องที่ 1: | C21 C22 C23 ... C59 C60 C61 |
| องค์ประกอบ: | Mux / Demux | แพคเกจ: | กล่อง ABS, LGX Cassette, ชั้นวางแบบติดตั้ง |
| เน้น: | ไฟเบอร์ออปติกมัลติเพล็กเซอร์,cwdm มัลติเพล็กเซอร์แบบพาสซีฟ |
||

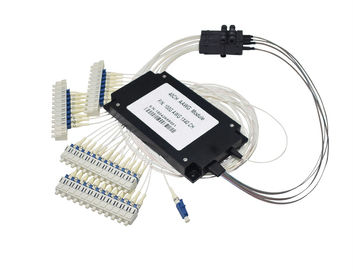

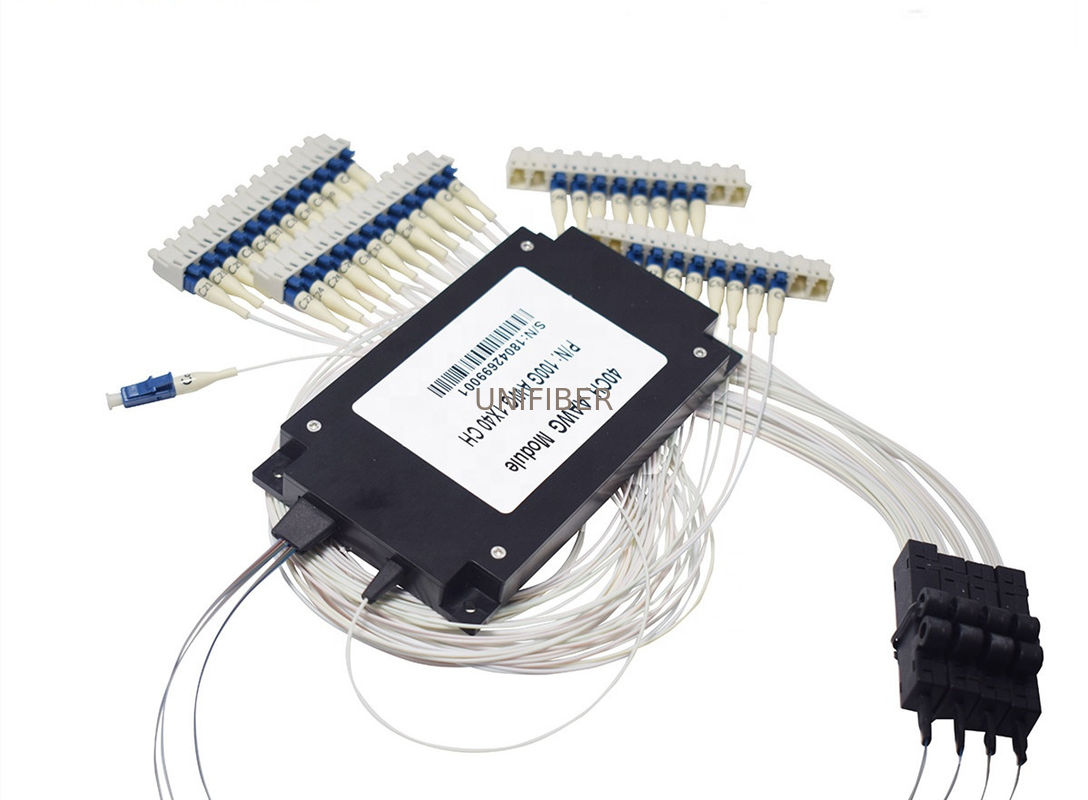

ขนาดกะทัดรัด 100GHZ Athermal AWG DWDM โมดูล (AAWG) 40CH ABS กล่องแบนด้านบนเดี่ยวไฟเบอร์ Mux Demux สำหรับ PON Networks
Athermal AWG (Athermal Arrayed Waveguide Grating) Mux/DeMux Modules are part of a series of high performance products based on silica-on-silicon planar technology. Athermal AWG (Athermal Arrayed Waveguide Grating) โมดูล Mux / DeMux เป็นส่วนหนึ่งของชุดผลิตภัณฑ์ที่มีประสิทธิภาพสูงโดยใช้เทคโนโลยีระนาบซิลิกาบนซิลิกอน It operates at 50GHz or 100GHz channel spacing ITU Grid DWDM wavelengths from 1526nm to 1565nm. ใช้งานที่ 50GHz หรือ 100GHz แชนเนลระยะห่าง ITU Grid DWDM wavelengths จาก 1526nm ถึง 1565nm The AAWG DWDM can be used to replace the filter-type DWDM for cases where no power is available. AAWG DWDM สามารถใช้เพื่อแทนที่ DWDM ประเภทตัวกรองสำหรับกรณีที่ไม่มีพลังงาน
คุณสมบัติ:
ฟังก์ชั่น MUX / DEMUX
แพ็คเกจกะทัดรัด
หมายเลขหลายช่องทาง
Telcordia GR-1209/1221 ได้มาตรฐาน
ไม่จำเป็นต้องใช้การออกแบบที่ไม่มีอากาศ
การสูญเสียการแทรกต่ำ, PDL ต่ำ, การแยกแชนเนลสูง
การใช้งาน:
ส่ง DWDM
เครือข่ายพื้นที่เมโทร
เครือข่ายระยะไกล
เครือข่าย PON
การสร้างบล็อคสำหรับ ROADM
Building Block สำหรับ VMUX
พารามิเตอร์
| พารามิเตอร์ | AAWG DWDM MUX / DEMUX | |||||
| ช่องว่าง (GHz) | 50GHz | 100GHz | ||||
| ประเภทของวงดนตรีที่ผ่าน | จอด้านบน | เสียน | จอด้านบน | |||
| ความยาวคลื่นกลาง | ITU-T Grid | |||||
| เกรด | Typ | นาที | Typ | นาที | Typ | นาที |
| หมายเลขช่อง | 80/96 | 32/40/48 | ||||
| ความแม่นยำของความยาวคลื่น (นาโนเมตร) | ± 0.04 | ± 0.05 | ||||
| ผ่าน Band @ 1dB (nm) | > 0.2 | > 0.2 | > 04 | |||
| Pass Band @ 3dB (nm) | > 0.4 | > 0.4 | > 06 | |||
| การสูญเสียการแทรก (dB) | <7.0 | <6.0 | <4.0 | <3.5 | <6.5 | <5.0 |
| Crosstalk ที่อยู่ติดกัน (dB) | > 26 | > 26 | > 23 | |||
| Crosstalk ที่ไม่อยู่ติดกัน (dB) | > 26 | |||||
| Crosstalk รวม (dB) | > 20 | > 21 | ||||
| ผลตอบแทนการสูญเสีย (dB) | > 40 | |||||
| ระลอก (dB) | <1.5 | <0.5 | ||||
| ความสม่ำเสมอ (dB) | <1.5 | |||||
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | <0.7 | <0.6 | <0.5 | <0.4 | ||
| การกระจายโหมดโพลาไรซ์ (ps) | <0.5 | |||||
| การกระจายสี (ps / nm) | ± 30 | ± 20 | ||||
| อุณหภูมิในการทำงาน (℃) | -5~75 | |||||
| อุณหภูมิการจัดเก็บ (℃) | -40~85 | |||||
บันทึก:
1. ข้อมูลทั้งหมดข้างต้นไม่รวมตัวเชื่อมต่อ
2. สำหรับรายละเอียดเพิ่มเติมกรุณาติดต่อฝ่ายขายของเรา
