Product: | Dome Fiber Optic Splice Closure | Seal: | Heat Shrink or Mechanical Seal |
---|---|---|---|
Waterproof grade: | IP68 | Cable Ports: | 1 Oval+16 Round Ports |
Cable Diameter: | Max 22mm | Material: | PP+GF |
Application: | Aerial, wall mounting, direct burial |
คำอธิบายของการปิดประกบกันใยแก้วนำแสงแบบโดม IP68 กลางแจ้ง
การปิดโดมซีรีส์ GPJ09-5817 มีการออกแบบความจุสูงช่วงความสามารถในการประกบฟิวชั่นคือ 144F~648F โดยมีความจุถาด 24F/ 12F/ 6Fถาดประกบสำหรับการปิดข้อต่อสามารถใช้แทนกันได้กับถาดแยกการติดตั้งฟิวชั่นประกบและตัวแยกเป็นไปได้ใช้ซีลกันความร้อน เกรดการป้องกันของซีรีย์นี้สามารถเข้าถึง IP68ฐานการปิดผนึกด้วยความร้อนสามารถใช้แทนกันได้กับฐานการปิดผนึกเชิงกล (จาก GPJ09-5822)
คุณสมบัติ
ฐานปากสายเคเบิลสามารถเปลี่ยนได้ จากเดิม 17 พอร์ต (พอร์ตสาขา 4 พอร์ต forφ14-22mm; 12 พอร์ตสาขา forφ8-16mm; 1 พอร์ต uncut คือ 10-25mm) เปลี่ยนเป็น 10 ปากสายเคเบิล (พอร์ตสาขา 7 พอร์ต forφ8-17.5mm ;มีพอร์ตสายอ่อน 2 พอร์ตสำหรับข้อกำหนดของสายอ่อนที่แตกต่างกัน ;สามารถใช้ช่องต่อและทางออกของสายเคเบิล 2 พอร์ตสำหรับข้อกำหนดของสายเคเบิลที่แตกต่างกัน 1 พอร์ตของสายเคเบิลแบบเจียระไนคือ 10-22 มม.)
GPJ09-5817-A กล่องข้อต่อโดมมีความจุสูงสุด 144 คอร์ กล่องข้อต่อโดม GPJ09-5817-B มีความจุสูงสุด 360 คอร์
และกล่องร่วมโดม GPJ09-5817-B มีความจุสูงสุด 720 คอร์
GPJ09-5817-A กล่องเชื่อมต่อแบบโดมสามารถติดตั้งได้กับถาดขนาด 12 *12F หรือ 24*6F กล่องเชื่อมต่อแบบโดม GPJ09-5817-B สามารถติดตั้งได้กับถาดขนาด 30*12F หรือ 60 *6F กล่องเชื่อมต่อแบบโดม GPJ09-5817-C สามารถติดตั้งถาดขนาด 60 *12F ได้
ตัวกล่องด้านนอกทำจากพลาสติกโพลิเมอร์ดัดแปลง และวงแหวนซีลทำจากยางซิลิโคนวัลคาไนซ์ ซึ่งมีความแข็งแรงสูงและทนทานต่อการกัดกร่อน และสามารถยืดอายุการใช้งานของผลิตภัณฑ์ได้ถาดไฟเบอร์สามารถแทนที่ด้วยตัวแบ่งไฟเบอร์ออปติกได้ ตัวแบ่งไฟเบอร์ออปติกแต่ละตัวสามารถติดตั้งได้ด้วยตัวแยกไมโคร 2 *1:4 และ 1*1:8
สามารถเลือกถาดไฟเบอร์ได้หลากหลายเพื่อตอบสนองความต้องการของการประกบและการติดตั้งตัวแยกสัญญาณ
ข้อมูลจำเพาะ
หมายเลขรุ่น | GPJ09-5817-อ | |||
สไตล์ | โดม/ แนวตั้ง | |||
ขนาด(สูง*ลึก) | 400 × Φ270 | |||
วัสดุ | พีพี+กฟ | |||
ประเภทการปิดผนึก | การหดความร้อน / ซีลเชิงกล | |||
เกรดการป้องกัน | IP68 | |||
พอร์ตเคเบิล | เจียระไน | วงรี | 1 | Φ10 - Φ25 มม |
สาขา | กลม | 4 | Φ14 - Φ22 มม | |
12 | Φ8 - Φ16 มม | |||
ความจุประกบไฟเบอร์ | 144 | |||
ความจุถาด | 12/6 | |||
จำนวนถาด | 12/24 | |||
ตัวแยก PLC | มินิ 1:4 | 2 ชิ้น | ||
มินิ 1:8 | 1 ชิ้น | |||
น้ำหนัก | 5.5 - 6.2 กก | |||
แอปพลิเคชัน | ติดตั้งทางอากาศ / ผนัง / ฝังโดยตรง | |||
ประเภทบรรจุ | กล่องภายใน | 550×315×285 มม. (1 ชิ้น) | ||
กล่องด้านนอก | - |
หมายเลขรุ่น | GPJ09-5817-B | |||
สไตล์ | โดม/ แนวตั้ง | |||
ขนาด(สูง*ลึก) | 500 × Φ270 | |||
วัสดุ | พีพี+กฟ | |||
ประเภทการปิดผนึก | การหดตัวด้วยความร้อน/แมคคานิคอลซีล | |||
เกรดการป้องกัน | IP68 | |||
พอร์ตเคเบิล | เจียระไน | วงรี | 1 | Φ10 - Φ25 มม |
สาขา | กลม | 4 | Φ14 - Φ22 มม | |
12 | Φ8 - Φ16 มม | |||
ความจุประกบไฟเบอร์ | 360 | |||
ความจุถาด | 12/6 | |||
จำนวนถาด | 30/60 | |||
ตัวแยก PLC | มินิ 1:4 | 2 ชิ้น | ||
มินิ 1:8 | 1 ชิ้น | |||
น้ำหนัก | 7.5 - 8.0 กก | |||
แอปพลิเคชัน | ติดตั้งทางอากาศ / ผนัง / ฝังโดยตรง | |||
ประเภทบรรจุ | กล่องภายใน | 650×315×285 มม. (1 ชิ้น) | ||
กล่องด้านนอก | - |
หมายเลขรุ่น | GPJ09-5817-ค | |||
สไตล์ | โดม/ แนวตั้ง | |||
ขนาด(สูง*ลึก) | 625 × Φ270 | |||
วัสดุ | พีพี+กฟ | |||
ประเภทการปิดผนึก | การหดตัวด้วยความร้อน/แมคคานิคอลซีล | |||
เกรดการป้องกัน | IP68 | |||
พอร์ตเคเบิล | เจียระไน | วงรี | 1 | Φ10 - Φ25 มม |
สาขา | กลม | 4 | Φ14 - Φ22 มม | |
12 | Φ8 - Φ16 มม | |||
ความจุประกบไฟเบอร์ | 648 | |||
ความจุถาด | 12 | |||
จำนวนถาด | 54 | |||
ตัวแยก PLC | มินิ 1:4 | 2 ชิ้น | ||
มินิ 1:8 | 1 ชิ้น | |||
น้ำหนัก | 9.5 - 12.0 กก | |||
แอปพลิเคชัน | ติดตั้งทางอากาศ / ผนัง / ฝังโดยตรง | |||
ประเภทบรรจุ | กล่องภายใน | 775×315×285 มม. (1 ชิ้น) | ||
กล่องด้านนอก | - |

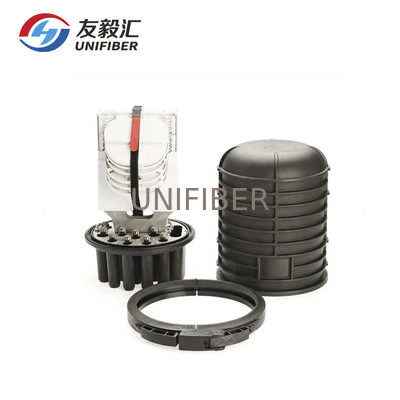

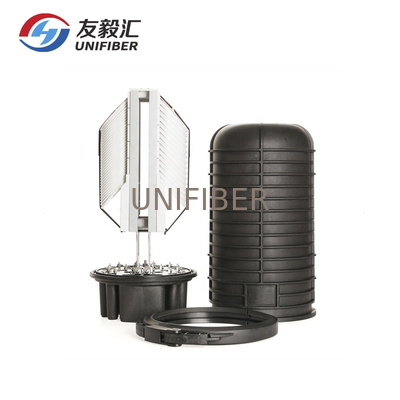

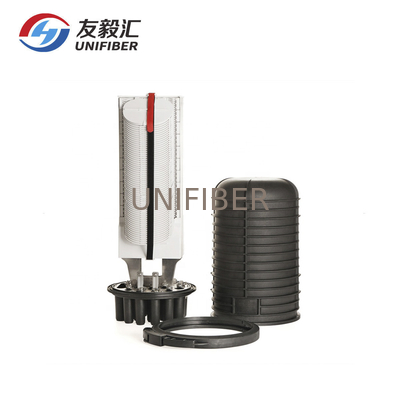

รูปภาพของ 144 Core 360 Core 648 Core Dome Fiber Splice Closure
