1550nm OTDR FBG ตัวสะท้อนแสงไฟเบอร์ออปติก SC / APC ชายหญิงสำหรับเครือข่าย PON

คำอธิบายของ 1550nm OTDR FBG ตัวสะท้อนแสงไฟเบอร์ออปติก SC/APC

ตัวสะท้อนแสง FBG เป็นโครงสร้างคอนเนคเตอร์ชนิด SC/LC มาตรฐาน ซึ่งบรรจุ FBG พิเศษไว้ในปลอกโลหะเซรามิก
ตัวสะท้อนแสงแบบไฟเบอร์โมรากราตติ้งเป็นตัวสะท้อนแสงแบบแบนด์เฉพาะที่มีต้นทุนต่ำซึ่งติดตั้งอยู่ที่ด้านออปติกเน็ตเวิร์กยูนิต (ONU)สามารถสะท้อนแสงพัลส์ (1650 +/- 5 นาโนเมตร) จาก OTDR ที่ด้านขั้วต่อสายไฟเบอร์ (OLT) ได้เกือบ 100% ในขณะที่แถบการทำงานของเครือข่ายออปติกแบบพาสซีฟ (PON) จะถูกส่งตามปกติOTDR สามารถระบุได้ว่าเส้นไฟเบอร์เป็นปกติหรือไม่โดยการตรวจจับสัญญาณที่สะท้อนจากตัวสะท้อนแสงไฟเบอร์เกรตติ้งเมื่อสัญญาณสะท้อนกลับต่ำกว่าค่าปกติ การสูญเสียของสายจะมากเกินไปเมื่อค่าการสะท้อนเป็น 0 เส้นใยแก้วนำแสงจะขาด ดังนั้น เราสามารถรักษาเส้นไฟเบอร์ได้ทันเวลาโดยการตรวจสอบเส้นไฟเบอร์ตามเวลาจริง

การประยุกต์ใช้ตัวสะท้อนแสง

เครือข่าย PON

การทดสอบ OTDR
อาคารสำนักงานกลาง
FTTX

คุณสมบัติของแผ่นสะท้อนแสงไฟเบอร์ออปติก

การสูญเสียการแทรกและการสะท้อนแสงต่ำที่ความยาวคลื่นการจราจร
การสะท้อนแสงสูงที่ความยาวคลื่นทดสอบ
ติดตั้งง่าย
ความน่าเชื่อถือที่ยอดเยี่ยมและเสถียรภาพด้านสิ่งแวดล้อม
เข้ากันได้กับ GPON, EPON, GEPON

ข้อมูลจำเพาะ

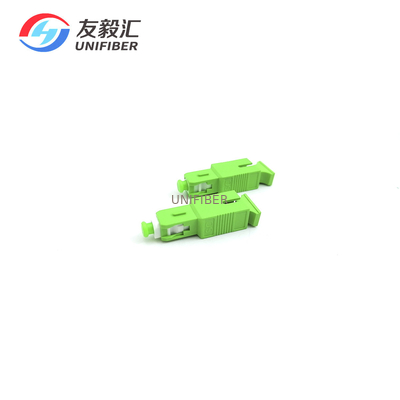

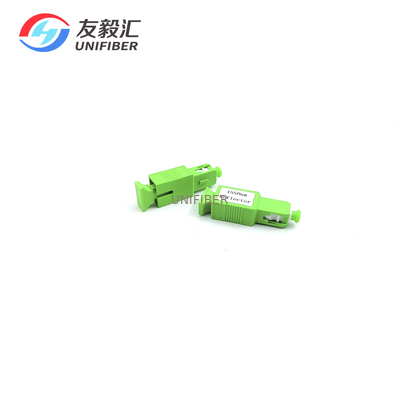

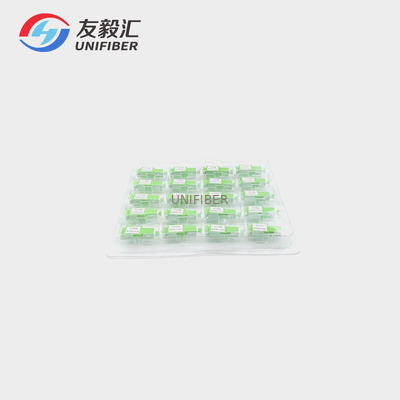

รูปภาพของแผ่นสะท้อนแสงไฟเบอร์โมราเกรตติ้ง
