1310nm 1550nm 2x2 PM สวิตช์ออปติคัลเชิงกลล็อค FC / APC สำหรับ OADM

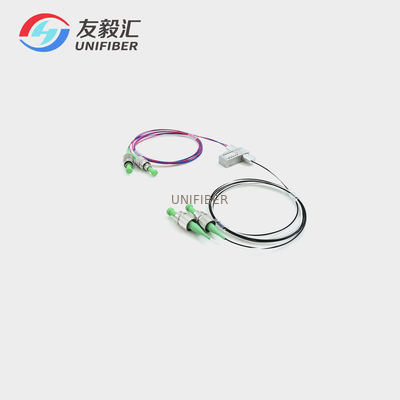

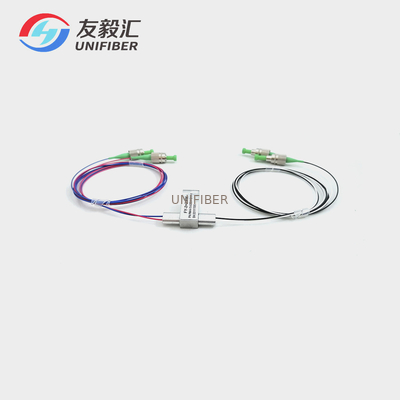

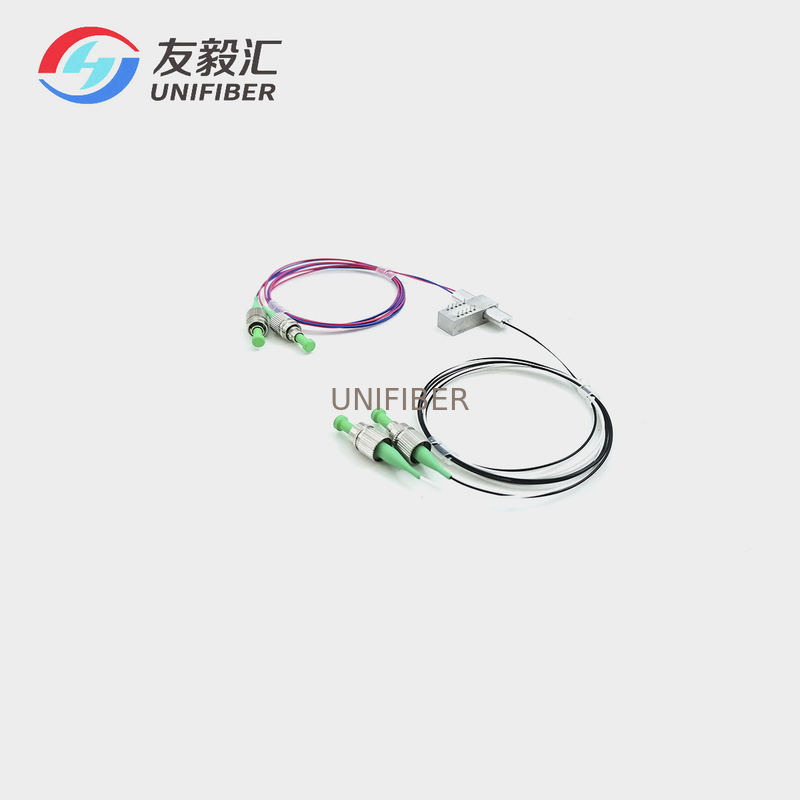

ภาพใหญ่ : 1310nm 1550nm 2x2 PM สวิตช์ออปติคัลเชิงกลล็อค FC / APC สำหรับ OADM

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Unifiber or OEM
ได้รับการรับรอง:	ROHS
หมายเลขรุ่น:	2x2 PM ออปติคัลสวิตช์

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	10
ราคา:	สามารถต่อรองได้
รายละเอียดการบรรจุ:	กล่องตุ่ม
เวลาการส่งมอบ:	3~5 วัน
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	500 ชิ้น/วัน

ติดต่อ

รายละเอียดสินค้า

ผลิตภัณฑ์:	2x2 PM ออปติคัลสวิตช์	การกำหนดค่า:	1x2 หรือ 2x2
เส้นใย:	น. เส้นใยแพนด้า	ตัวเชื่อมต่อ:	เอฟซี/เอพีซี
แหล่งจ่ายไฟ:	3V หรือ 5V	รูปแบบการควบคุม:	ล็อคหรือไม่ล็อค
เน้น:	OADM สวิตช์ออปติคัลเชิงกล , 2x2 PM สวิตช์ออปติคัลเชิงกล , FC APC PM สวิตช์ออปติคัล

คำอธิบายของ 2x2 Polarization Maintaining (PM) Mechanical Optical Switch Latching FC/APC

โพลาไรเซชันการบำรุงรักษาสวิตช์ออปติคัล (PM Fiber Switches) เป็นส่วนประกอบแบบพาสซีฟที่มีพอร์ตตั้งแต่สองพอร์ตขึ้นไปที่เลือกส่ง เปลี่ยนเส้นทาง หรือบล็อกสัญญาณออปติกจากพอร์ตอินพุตที่กำหนดไปยังพอร์ตเอาต์พุตที่กำหนดในสายส่งสัญญาณใยแก้วนำแสงไฟเบอร์สวิตช์การบำรุงรักษาโพลาไรเซชัน (PM) ของ Unifiber ประดิษฐ์ขึ้นจากเส้นใยแพนด้า PM และตัวเชื่อมต่อคุณภาพสูงที่เข้ากันได้กับมาตรฐานอุตสาหกรรม

คุณสมบัติ

ราคาถูก
การสูญเสียการแทรกต่ำ
เสถียรภาพและความน่าเชื่อถือสูง
ปราศจากอีพ็อกซี่บนเส้นทางแสง

แอปพลิเคชัน

อปท
การตรวจสอบระบบ
การป้องกันเครือข่ายออปติคัล
อุปกรณ์

ข้อมูลจำเพาะ

พารามิเตอร์	น.2x2
ความยาวคลื่นปฏิบัติการ (นาโนเมตร)	1310±40	1550±40
การสูญเสียการแทรก (dB)	IL (เกรด P)
	< 1.2	< 1.2
การสูญเสียขึ้นอยู่กับความยาวคลื่น (WDL) (dB)	≤ 0.30	≤ 0.30
พีดีแอล (เดซิเบล)	≤ 0.05	≤ 0.05
ทีดีแอล(เดซิเบล)	< 0.25	< 0.25
ครอสทอล์ค (dB)	>55	>55
ความสามารถในการทำซ้ำ (dB)	< ± 0.02
อัตราส่วนการสูญพันธุ์ (dB)	> 18
การสูญเสียกลับ (dB)	> 55
เวลาสลับ (มิลลิวินาที)	<10 (แบบที่ 4)
ความต้านทาน (พิน 1-5 หรือ 6-10) (โอห์ม)	178 ± 10%
พาวเวอร์ซัพพลาย (V)	5
กำลังส่ง (มิลลิวัตต์)	500
อายุการใช้งาน (ครั้ง)	> 10 ล้าน
อุณหภูมิในการทำงาน(°C)	0～+70
อุณหภูมิในการจัดเก็บ (°C)	-45～+85
ประเภทไฟเบอร์	PM1310/PM1550
ความยาวไฟเบอร์ (ม.)	1.0 +/- 0.1
ขนาด (กxยxส) (มม.)	28.3 × 12.0 × 8.5

สถานะรีเลย์		พอร์ต1 - พอร์ต4/พอร์ต2 -พอร์ต3		พอร์ต1 - พอร์ต3/พอร์ต2 - พอร์ต4
ไดรฟ์ไฟฟ้า	ไม่ล็อค	พิน1	พิน10
	ล็อค	พิน1	พิน5	พิน6	พิน10
		วี+	จีเอ็นดี	จีเอ็นดี	วี+
เซ็นเซอร์ Sates	ล็อค / ไม่ล็อค	Pin2-3, Pin8-9 เปิด		พิน2-3, พิน8-9 ปิด
		พิน3-4, พิน7-8 ปิด		Pin3-4, Pin7-8 เปิด
