สายไฟเบอร์ออปติก PE TPU Stranded Tube GYTS

สายเคเบิลไฟเบอร์ออปติกกลางแจ้งแบบ Single Mode GYTS Outdoor Stranded Loose Tube สายเคเบิลใยแก้วนำแสงฝังโดยตรง

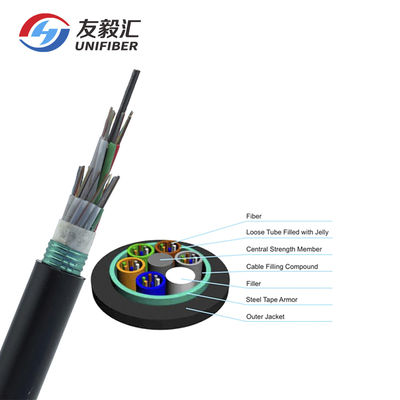

เส้นใยโหมดเดี่ยวหรือโหมดมิวติจะอยู่ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อเต็มไปด้วยสารเติมที่ทนน้ำลวดเหล็กบางครั้งหุ้มด้วยโพลีเอทิลีน (PE) สำหรับสายเคเบิลที่มีจำนวนเส้นใยสูงจะอยู่ตรงกลางแกนเป็นส่วนที่มีความแข็งแรงของโลหะท่อ (และฟิลเลอร์) ติดอยู่รอบ ๆ ส่วนความแข็งแรงเข้ากับแกนสายเคเบิลขนาดกะทัดรัดและเป็นวงกลมPSP ถูกนำไปใช้ตามแนวยาวบนแกนสายเคเบิลซึ่งเต็มไปด้วยสารเติมเพื่อป้องกันไม่ให้น้ำเข้าสายเคเบิลมาพร้อมปลอก PE

คุณสมบัติ:

ปลอก PE ป้องกันสายเคเบิลจากรังสีอัลตราไวโอเลต

ประสิทธิภาพเชิงกลและอุณหภูมิที่ดี

ไส้หลอดหลวมและไส้แกนสายเคเบิล 100%

ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการย่อยสลายได้
สารเติมท่อชนิดพิเศษช่วยให้มั่นใจได้ถึงการปกป้องเส้นใยที่สำคัญ
ความต้านทานแรงกดและความยืดหยุ่น

PSP ช่วยป้องกันความชื้น

ลวดเหล็กที่ใช้เป็นแกนกลาง


ใบสมัคร:

นำไปแจกจ่ายกลางแจ้ง

เหมาะสำหรับวิธีการวางท่อทางอากาศ

การสื่อสารทางไกลและเครือข่ายท้องถิ่น

พารามิเตอร์:

หมายเลขชิ้นส่วน: เพิ่มขึ้น 2 ไฟเบอร์	จำนวนเส้นใย	หลอด	ฟิลเลอร์	สาย OD (มม.)	สายเคเบิล น้ำหนัก (กก. / กม.)	ความต้านแรงดึงระยะยาว / สั้น (N)	ความต้านทานการบดระยะยาว / ระยะสั้น (N)
ยิมส์ -2 ~ 6	2 ~ 6	1	4	9.9	103	600/1500	300/1000
ยิมส์ -8 ~ 12	8 ~ 12	2	3	9.9	103	600/1500	300/1000
GYTS -14 ~ 18	14 ~ 18	3	2	9.9	103	600/1500	300/1000
ยิมส์ -20 ~ 24	20 ~ 24	4	1	9.9	103	600/1500	300/1000
GYTS-26 ~ 30	26 ~ 30	5	0	9.9	103	600/1500	300/1000
ยิมส์ -32 ~ 36	32 ~ 36	6	0	10.3	119	600/1500	300/1000
GYTS -38 ~ 48	38 ~ 48	4	1	11.2	137	1,000/3000	300/1000
GYTS -50 ~ 60	50 ~ 60	5	0	11.2	137	1,000/3000	300/1000
ยิมส์ -62 ~ 72	62 ~ 72	6	0	12.2	158	1,000/3000	300/1000
GYTS -74 ~ 84	74 ~ 84	7	1	13.8	198	1,000/3000	300/1000
ยิมส์ -86 ~ 96	86 ~ 96	8	0	13.8	198	1,000/3000	300/1000
GYTS -98 ~ 108	98 ~ 108	9	1	15.2	226	1,000/3000	300/1000
GYTS -110 ~ 120	110 ~ 120	10	0	15.2	227	1,000/3000	300/1000
GYTS -122 ~ 132	122 ~ 132	11	1	17.1	277	1,000/3000	300/1000
GYTS-134 ~ 144	134 ~ 144	12	0	17.1	278	1,000/3000	300/1000



สีไฟเบอร์

จำนวนเส้นใยต่อ หลอด 8cores	1	2	3	4	5	6
	สีน้ำเงิน	ส้ม	สีเขียว	สีน้ำตาล	สีเทา	สีขาว
	7	8	9	10	11	12
	แดง	ดำ	สีเหลือง	ไวโอเล็ต	สีชมพู	อควา
สี 13 ~ 24 จะมีเครื่องหมายสีดำกำกับไว้สำหรับสีดำไม่จำเป็นต้องมีเครื่องหมายกำกับสีดำจะใช้สีธรรมชาติแทน



ลักษณะทางกลของสายเคเบิล

แกนกลาง		เส้นผ่านศูนย์กลางของสายเคเบิล			น้ำหนัก
2 คอร์ถึง 60 คอร์		10.0 ± 0.3 มม			115 ± 5 กก. / กม
72 คอร์		10.5 ± 0.3 มม			120 ± 5 กก. / กม
96 คอร์		12.5 ± 0.3 มม			180 ± 5 กก. / กม
144 คอร์		14.5 ± 0.3 มม			245 ± 5 กก. / กม
รัศมีการดัดขั้นต่ำ (มม.)		ระยะยาว			10 ด
การดัดขั้นต่ำ รัศมี (มม.)		ในระยะสั้น			20D
ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N)		ระยะยาว			600
ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N)		ในระยะสั้น			1,500
โหลดบด (N / 100 มม.)		ระยะยาว			300
โหลดบด (N / 100 มม.)		ในระยะสั้น			1,000
การดำเนินการ อุณหภูมิ (℃)		-40 + 70
การติดตั้ง อุณหภูมิ (℃)		-20 + 60



ลักษณะเส้นใย

สไตล์ไฟเบอร์		หน่วย	SM G652	SM G652D	MM 50/125	MM 62.5 / 125	MM OM3-300
เงื่อนไข		นาโนเมตร	1310/1550	1310/1550	850/1300	850/1300	850/1300
การลดทอน		เดซิเบล / กม	≤	≤	≤	≤3.0 / 1.0	≤3.0 / 1.0
			0.36 / 0.23	0.34 / 0.22	3.0 / 1.0	----	----
Dispresion	1550 นาโนเมตร	Ps / (นาโนเมตร * กม.)	----	≤18	----	----	Dispresion
	1625 นาโนเมตร	Ps / (นาโนเมตร * กม.)	----	≤22	----	----
แบนด์วิ ธ	850 นาโนเมตร	MHZ.KM	----	----	≧ 400	≧ 160	แบนด์วิ ธ
	1300 นาโนเมตร	MHZ.KM	----	----	≧ 800	≧ 500
ความยาวคลื่นการกระจายศูนย์		นาโนเมตร	1300-1324	≧ 1302 ≤1322	----	----	≧ 1295 ≤1320
ความลาดชันเป็นศูนย์		นาโนเมตร	≤0.092	≤0.091	----	----	----
PMD เส้นใยเดี่ยวสูงสุด			≤0.2	≤0.2	----	----	≤0.11
PMD Design Link มูลค่า		Ps (nm2 * k ม.)	≤0.12	≤0.08	----	----	----
ความยาวคลื่นตัดไฟเบอร์λc		นาโนเมตร	≧ 1180 ≤1330	≧ 1180 ≤1330	----	----	----
สายเคเบิล sutoff ความยาวคลื่นλcc		นาโนเมตร	≤1260	≤1260	----	----	----
MFD	1310 นาโนเมตร	อืม	9.2 +/- 0.4	9.2 +/- 0.4	----	----	----
	1550 นาโนเมตร	อืม	10.4 +/- 0.8	10.4 +/- 0.8	----	----	----
ตัวเลข รูรับแสง (NA)			----	----	0.200 + / -0.015	0.275 +/- 0. 015	0.200 +/- 0 .015
ขั้นตอน (ค่าเฉลี่ยของแบบสองทิศทาง การวัด)		เดซิเบล	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
ความผิดปกติของเส้นใย ความยาวและจุด		เดซิเบล	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

ความไม่ต่อเนื่อง
backscatter ที่แตกต่างกัน สัมประสิทธิ์		เดซิเบล / กม	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
ความสม่ำเสมอของการลดทอน		เดซิเบล / กม	≤0.01	≤0.01
แกน Dimater		อืม			50 +/- 1.0	62.5 +/- 2.5	50 +/- 1.0
เส้นผ่าศูนย์กลางกาบ		อืม	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1
การหุ้มไม่เป็นวงกลม		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
เส้นผ่านศูนย์กลางการเคลือบ		อืม	242 +/- 7	242 +/- 7	242 +/- 7	242 +/- 7	242 +/- 7
เคลือบ / chaffinch ข้อผิดพลาดศูนย์กลาง		อืม	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
เคลือบไม่เป็นวงกลม		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Core / cladding conentricity error		อืม	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Curl (รัศมี)		อืม	≤4	≤4	----	----	----



แพ็คเกจ

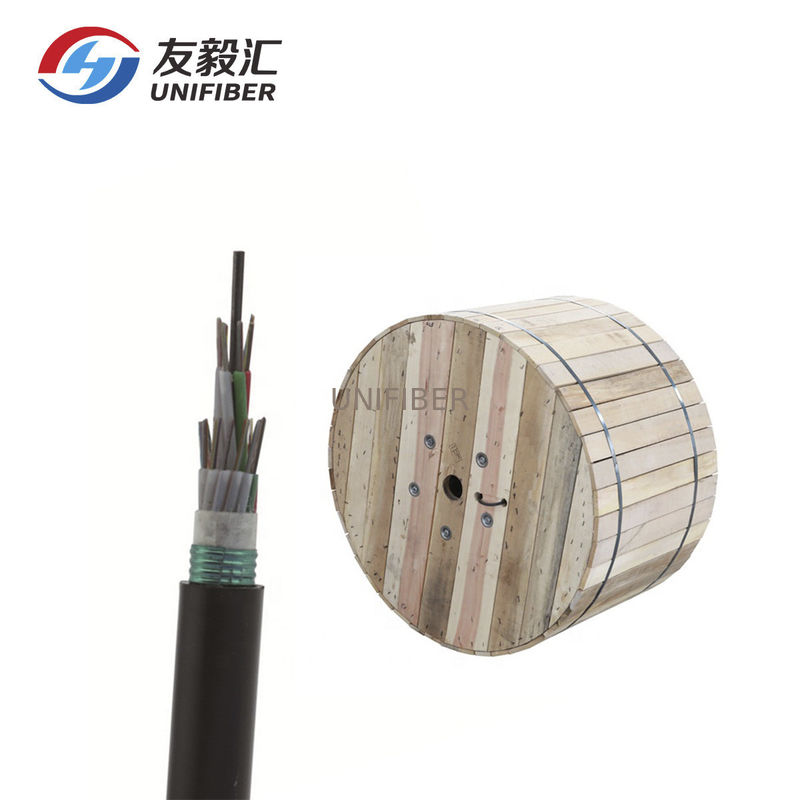

1. วัสดุบรรจุ: ถังไม้

2. ความยาวบรรจุ: ความยาวมาตรฐานของสายเคเบิลต้องอยู่ที่ 2 กม.นอกจากนี้ยังมีความยาวสายเคเบิลอื่น ๆ

หากต้องการโดยผู้ดูแล
