5V Latching Control 1x4 1x8 สวิตช์ใยแก้วนำแสงเครื่องกล

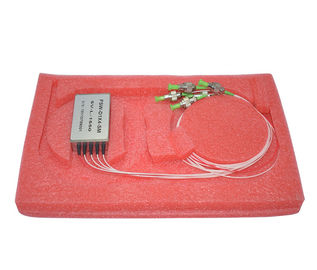

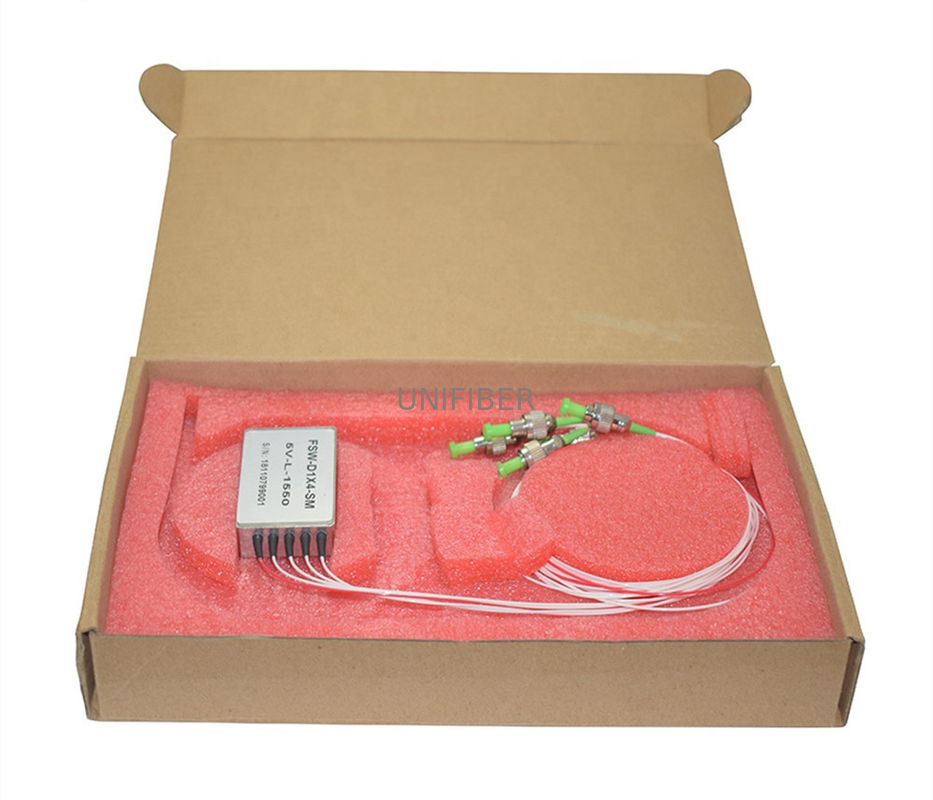

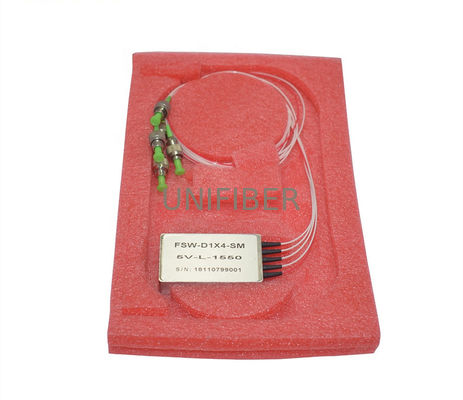

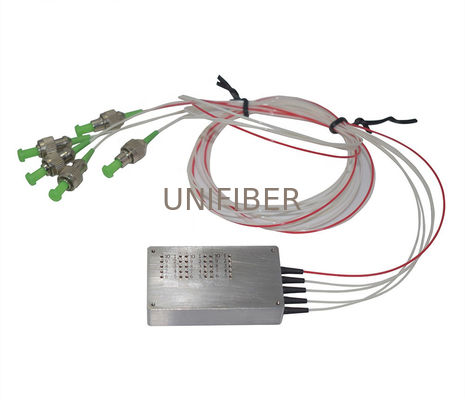

ภาพใหญ่ : 5V Latching Control 1x4 1x8 สวิตช์ใยแก้วนำแสงเครื่องกล

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	UNIFIBER-OEM
ได้รับการรับรอง:	ROHS
หมายเลขรุ่น:	1xN

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pcs
ราคา:	สามารถต่อรองได้
รายละเอียดการบรรจุ:	แพคเกจของแต่ละบุคคล
เวลาการส่งมอบ:	3 ~ 5 วันทำการ
เงื่อนไขการชำระเงิน:	L / C, T / T
สามารถในการผลิต:	/ วัน 500PCS

ติดต่อ

รายละเอียดสินค้า

แรงดันไฟฟ้า:	3V 5V	รูปแบบการควบคุม:	ล็อคหรือไม่ล็อค
ประเภทเส้นใย:	SM หรือ MM	เส้นผ่านศูนย์กลางของเส้นใย:	250um 900um หรือ 2.0 / 3.0 มม
ความยาวคลื่น:	850nm 1310nm 1490nm 1550nm .....	เชื่อมต่อ:	FC SC LC ST ...
เน้น:	1x8 สวิตช์ออปติกเครื่องกล , สวิตช์ควบคุมการล็อคกลไก

1x4 1x8 สวิตช์ใยแก้วนำแสงเครื่องกล 5 โวลต์ล็อคควบคุม 1550nm

1xN สวิทช์ใยแก้วนำแสงเชิงกลเชื่อมต่อช่องแสงโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาต์พุตที่เลือกนี่คือความสำเร็จโดยใช้สิทธิบัตรที่อยู่ระหว่างการกำหนดค่า opto-mechanical และเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าการทำงานทางกลให้ความน่าเชื่อถือสูงเป็นพิเศษและความเร็วในการเปลี่ยนที่รวดเร็วรวมถึงประสิทธิภาพแบบสองทิศทางสวิตช์ไฟเบอร์ออปติก MMS เป็นโซลูชันสวิตช์ที่แท้จริงสำหรับแอปพลิเคชันเครือข่ายออปติคัล

คุณสมบัติ	การประยุกต์ใช้งาน
มากถึง 128 ช่อง	แหวนเครือข่าย
การสูญเสียการแทรกต่ำ	ตรวจสอบระยะไกลในเครือข่ายออปติคอล
อินเตอร์เฟสแบบขนาน	การทดสอบส่วนประกอบของไฟเบอร์ออฟติคัล
การออกแบบแบบแยกส่วน
อีพ็อกซี่ฟรีบนเส้นทางแสง

ข้อมูลจำเพาะด้านประสิทธิภาพ

พารามิเตอร์	1xN
การสูญเสียการแทรก (dB)	1 <N≤12	16 <N≤32	32 <N≤64	64 <N≤128
	ประเภท: 0.8 สูงสุด: 1.0	ประเภท: 0.8 สูงสุด: 1.0	ประเภท: 1.2 สูงสุด: 1.5	ประเภท: 1.7 สูงสุด: 2.0
ช่วงความยาวคลื่น (นาโนเมตร)	850nm 1260 ~ 1620nm
ความยาวคลื่นปฏิบัติการ (nm)	850/1310/1550/1625
การสูญเสียขึ้นอยู่กับ WaveLength (dB)	≤0.25
Channel Crosstalk (dB)	MM≥35SM≥55
ผลตอบแทนการสูญเสีย (dB)	MM≥30SM≥50
โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB)	≤0.05
การสูญเสียขึ้นอยู่กับ WaveLength (dB)	≤0.25
การสูญเสียขึ้นอยู่กับอุณหภูมิ (dB)	≤0.25
การทำซ้ำ (เดซิเบล)	≤± 0.02
พาวเวอร์ซัพพลาย (V)	5.0 หรือ 12.0
อายุการใช้งาน (เวลา)	≥10 ^ 7
เปลี่ยนเวลา (ms)	≤8
กำลังส่ง (mW)	≤500
อุณหภูมิในการทำงาน (℃)	-20 ~ + 70
อุณหภูมิการจัดเก็บ (℃)	-40 ~ + 85
ขนาด (มิลลิเมตร)	1 <N≤12 (135 × 64 × 32)	12 <N≤16 (184 × 78 × 36)	16 <N≤32 (140 × 77.5 × 64)	31 <N≤88 (184 × 156 × 66)
	88 <N≤128 (184 × 220 × 66)	& nsbp;	& nsbp;	& nsbp;

1 ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

2, ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีขั้วต่อ

ขั้วต่อตัวผู้ DB-9 (max.1x8)

หมายเลขพิน	สัญญาณชื่อ	I / O	ลักษณะ
1	D0	อินพุต	TTL, การเลือกแชนเนลบิต 0
2	D1	อินพุต	TTL, การเลือกช่องทางบิต 1
3	D2	อินพุต	TTL, การเลือกช่องทางบิต 2
4	D3	อินพุต	TTL, การเลือกช่องทางบิต 3
5	/ Reset	อินพุต	TTL, รีเซ็ตระดับต่ำเป็นแชนแนล 0.Highh leve หมายถึงบิตการเลือกช่องสัญญาณที่มีประสิทธิภาพ
6	/ READY	Onput	TTL, พร้อม (สูง = ไม่พร้อม, ต่ำ = พร้อม)
7	ข้อผิดพลาด	Onput	TTL, ข้อผิดพลาด (สูง = ข้อผิดพลาด, ต่ำ = ไม่ใช่ข้อผิดพลาด)
8	GND	อินพุต	พื้น
9	+ 5VDC	อินพุต	แหล่งจ่ายไฟ 5.0 ± 5% VDC (สูงสุด 550mA)

ตารางการเลือกช่อง

Max Channel	อินพุต								ช่องที่ใช้งานอยู่
Max Channel	/ Reset	D6	D5	D4	D3	D2	D1	D0	ช่องที่ใช้งานอยู่
N = 16	0	x	x	x	x	x	x	x	0 รีเซ็ต
	1	x	x	x	0	0	0	0	com → 1
		x	x	x	0	0	0	1	com → 2
		x	x	x	0	0	1	0	com → 3
		x	x	x	···	···	···	···	···
		x	x	x	1	1	1	1	com → 16
