รายละเอียดสินค้า:
การชำระเงิน:
|
| แรงดันไฟฟ้า: | 3V 5V | รูปแบบการควบคุม: | ล็อคหรือไม่ล็อค |
|---|---|---|---|
| ประเภทเส้นใย: | SM หรือ MM | เส้นผ่านศูนย์กลางของเส้นใย: | 250um 900um หรือ 2.0 / 3.0 มม |
| ความยาวคลื่น: | 850nm 1310nm 1490nm 1550nm ..... | เชื่อมต่อ: | FC SC LC ST ... |
| เน้น: | สวิทช์ไฟเบอร์ออฟติคัล SM MM,2x2 Channel Mechanical Switch |
||

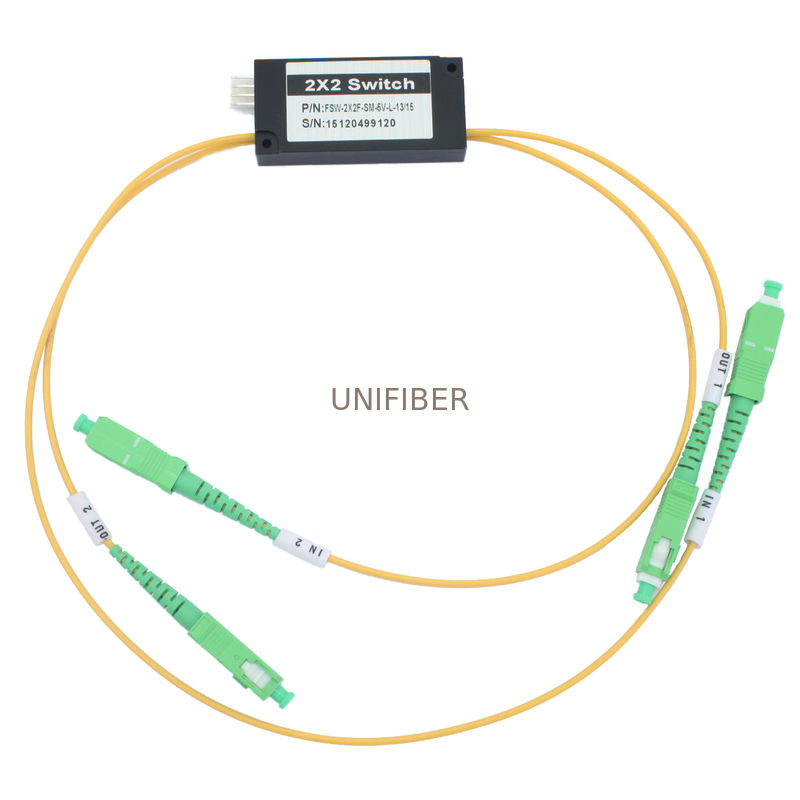

สวิตช์ออปติคัลแบบกลไก 2x2 Channel Bypass BA Latching Control, 5V 1310 / 1550nm
2x2 บายพาสสวิตช์ใยแก้วนำแสงชนิดเครื่องกล (2X2BA สวิตช์แสง) รองรับความยาวคลื่นทั้งหมดที่ความยาวคลื่น 1260nm ~ 1650nm หรือ 850nm มัลติพอยท์มันให้ความน่าเชื่อถือสูงเป็นพิเศษการสูญเสียการแทรกต่ำความเร็วในการสลับที่รวดเร็วเช่นเดียวกับประสิทธิภาพสองทิศทางสวิตช์ออปติคัลที่ใช้กันอย่างแพร่หลายสำหรับเครือข่ายออปติคอล, การป้องกัน, การป้องกันเครื่องส่งสัญญาณและตัวรับสัญญาณ, ระบบทดสอบเครือข่ายและเครื่องมือวัด
คุณสมบัติ
การออกแบบที่กะทัดรัด
ขนาดจิ๋ว
เวลาเปลี่ยนสั้น
สองทิศทาง
ความผิดเพี้ยนของแสงต่ำ
การพูดคุยข้ามต่ำ
การสูญเสียการแทรกต่ำ
ช่วงความยาวคลื่นการทำงานที่กว้าง
การประยุกต์ใช้งาน
การสลับการป้องกัน
การตรวจสอบเครือข่าย
OADM, OXC, OPM
| พารามิเตอร์ | 2 × 2-MM / เอสเอ็ม | |
| ช่วงความยาวคลื่น (นาโนเมตร) | 850 ± 40 | 1260 ~ 1650 |
| ความยาวคลื่นปฏิบัติการ | 850± 40 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก (dB) | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.6 สูงสุด: 0.8 |
| ผลตอบแทนการสูญเสีย (dB) | MM≥30 | SM≥50 |
| Crosstalk (เดซิเบล) | MM≥65 | SM≥70 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | ≤0.05 | |
| การสูญเสียขึ้นอยู่กับ WaveLength (dB) | ≤0.25 | |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ (dB) | ≤0.25 | |
| การทำซ้ำ (เดซิเบล) | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย (V) | 3.0 หรือ 5.0 | |
| อายุการใช้งาน (เวลา) | ≥10 ^ 7 | |
| เปลี่ยนเวลา (ms) | ≤8 | |
| กำลังส่ง (mW) | ≤500 | |
| อุณหภูมิในการทำงาน (℃) | -20 ~ + 70 | |
| อุณหภูมิการจัดเก็บ (℃) | -40 ~ + 85 | |
| น้ำหนัก (กรัม) | 16 | |
| ขนาด (มิลลิเมตร) | (L) × 28.0 (W) × 12.6 (H) 8.0 | |
1 ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
2, ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีขั้วต่อ
| ชนิด | หมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 2 × 2 | Light Pin | PIN1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| ล็อค | P1-P4,P2-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด |
| P1-P3, P2-P4 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด | |
| Non-ล็อค | P1-P4, P2-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด |
| P1-P3, P2-P4 | - | - | - | - | ปิด | เปิด | เปิด | ปิด | |
| สถานะหนึ่ง | สถานะสอง |
 |
|
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| 5V latching | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5V ไม่ใช่การล็อค | 4.5 ~ 5.5 | 26 ~ 32mA | 175Ω |
| 3V ล็อค | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3V ไม่ล็อค | 2.7 ~ 3.3 | 39 ~ 47mA | 70Ω |
